苏州门禁安装公司教你DIY布线

苏州门禁安装公司教你DIY布线

作者:admin    来源:未知    发布时间:2020-02-11 19:09    浏览量:
假如你要等有了尝试室才来做尝试的话,这么有了尝试室你也不也许做尝试,岂论你在什麽时间开始,紧张的是开始之后就不要终了,所以苏州门禁安装公司教你如何DIY安装门禁。

门禁系统的组成:
门禁系统由交流电源线、读卡器、出门按钮、电锁、门禁控制器、通讯线。

门禁系统使用哪些规格的线缆:
1、门禁电源或者门禁控制器:一般情况下门禁系统中使用三芯电源线,线径在1.0平方毫米以上,一定要真实接地。

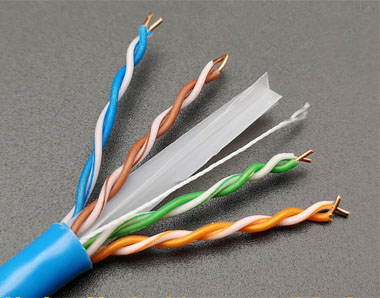

2、读卡器到门禁控制器的线:建议用8芯屏蔽多股双绞网线(其中三芯备用,如果不需要读卡器声光反馈合法卡可不接LED线),数据线Data1、Data0互为双绞更好。最长不可以超过100米。屏蔽线接控制器的GND。加粗或者双股合一股给读卡器供电,有助于提升读卡器的性能。

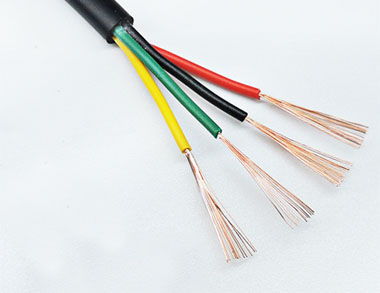

苏州门禁安装使用的线材
3、按钮到门禁控制器的线:建议采用两芯线,线径在0.3平方毫米以上。也可以采用网线。
4、电锁到门禁控制器的线:建议使用两芯电源线,线径在1.0平方毫米以上,如果超过50米要考虑用更粗的线,或者多股并联,最长不要超过100米。门磁到控制器的线,建议选择两芯线,线径在0.3平方毫米以上,也可以采用网线,如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警、互锁等功能,门磁线可不接。
5、通讯线:(门禁控制器到电脑):目前采用TCP/IP通讯方式的系统,控制器到交换机用普通网线,直通网线水晶头一般按照568B线序标准(如下图),单条距离最好要小于100米。

苏州门禁安装公司教你如何DIY安装门禁,并且告诉你门禁系统如何布线:
(1)电源线与信号线要分别穿管,且两管长距离平行布置时应相距30cm以上。
(2)交流220V电源由管理中心UPS统一供至各门禁点,在某些情况下对于小型门禁系统交流220V电源也可就近取电,但应符合相关规范。
(3)穿线时一定要做好标记,线的接头一定要放在接线盒内,若忽视了这方面的工作,则会给以后的安装、调试工作带来很大的麻烦。
(4)读卡器与出门按钮的安装位置,预埋86型底盒。
 如今的电子门禁系统这么普及,学习一下相关知识必然是非常有用的,苏州门禁安装公司希望大家在遇到电子门禁故障的时候能够不再惊慌失措,而是可以把这些知识很好地应用到实践上,让所有问题迎刃而解。
